データ分析、論理的推論、および統計的表示において、ベン図は直感的な可視化ツールで、異なる集合間の重複関係と違いを示すために使用されます。顧客層の共通部分の分析、コース内容の重複の把握、またはデータ分類の論理的関連性の表示においても、ベン図は複雑な集合関係を明確に説明することができます。

このガイドでは、Excelでベン図を作成し、一般的な問題を解決する方法を案内します。ただし、手動でベン図を作成するには、形状の位置と透明度を面倒くさく調整する必要があり、しばしば重複割合が不適切になり、テキストラベルが雑然としてしまいます。

PicDoc - 無料のAIツールを使って、これらの煩わしさを取り除きましょう。ワンクリックで、テキストの説明を編集可能なプロのベン図に瞬時に変換することができ、数秒で完了します！

ベン図とは何か？概念と核心要素

ベン図は英国の論理学者ジョン・ベンによって提唱され、彼の名前にちなんで名付けられました。主に2つまたは複数の集合間の論理関係、例えば、共通部分、和集合、補集合を示すために使用されます。それは「円（集合）-重なり領域（共通部分）-ラベル（内容）」という構造を通じて、物事の関係を直感的に表現します。

これらの集合は具体的な状況に応じて異なりますが、通常、データカテゴリ、概念グループ、人口区分、属性分類などの分野を含みます。

有効なベン図を作成するポイント：

• 核心テーマは明確でなければなりません、すべての集合が中心的な議題を中心に展開されることを確認します（例：「3種類の顧客グループの重複する消費嗜好の分析」）。
• 集合の数は適度にコントロールする必要があります（通常は2 - 3個、最大で5個を超えない）。過多な重複領域による混乱を避けるためです。
• 異なる集合は対比色で区別する必要があります、重複領域には識別性を向上させるために移行色を使用します。

データ分析以外にも、ベン図は教育、市場調査、科学研究などの分野にも応用できます。そのシンプルな可視化方法は、複雑な論理関係を単純化し、コミュニケーションと議論を促進する不可欠なツールとなっています。

ベン図は集合関係を呈示するだけでなく、明快な思考と効果的なコミュニケーションを促進し、視聴者が異なる要素間の関連をより良く理解できるようにします。

核心要素

全体的な構造から具体的な詳細まで、ベン図は「円 - 重複領域 - ラベル」で階層関係を呈示します。この細かい区分けにより、ユーザーは集合間の関連を包括的に探索し分析することができます。

標準的なベン図には以下の要素が含まれます：

• 円：通常は楕円または円で表され、各円は独立した集合（例えば「25歳から30歳のユーザー」）を表します。
• 重複領域：円が交わる部分で、異なる集合間の共通要素を表します（例えば「商品Aと商品Bの両方を購入したユーザー」）。
• ラベル：各円と重複領域に追加されるテキストで、集合名と交わりの具体的な内容を識別するために使用されます。
• スタイル属性：色、透明度、線のスタイルなどが含まれ、視覚的特徴によって異なる集合を区別し、全体的な構造を強調します。

ステップバイステップガイド：Excelでベン図を作成する方法

Excelを使ってベン図を作成する利点は、データテーブルと関連付けることができ、レポートに直接分析ドキュメントを埋め込むことが容易だということです。以下の手順で操作手順を詳細に説明し、明瞭で美しいベン図を作成するお手伝いをします。

準備作業

• コンピュータにExcelがインストールされていることを確認してください（2016以降のバージョンを使用することを推奨します）。
• 表示する集合内容を明確にし、事前に紙にフレームワークを描くことをおすすめします。

ヒント：複雑なベン図（4つ以上の集合を含む場合など）を迅速に作成する必要がある場合は、PicDocの「テキストからビジュアル」機能を試してみることで、自動生成を実現します！

ステップ1：ページを設定する

Excelドキュメントを開き、上部のメニューバーをクリックして「ページレイアウト」→「向き」を選択し、「横並び」を選びます。

横並びのレイアウトは、複数の円により多くの水平方向のスペースを提供し、要素が詰まることを避けます。大型のベン図を作成する必要がある場合は、さらにクリックすることもできます「余白」を選択し「狭い余白」を選択することで、描画領域をさらに拡大することができます。

ステップ2：基本的な円を挿入する

1. クリックして「挿入」→「図形」を選択し、「基本図形」のカテゴリーから「楕円」を選択します。
2. Shiftキーを押しながらマウスをドラッグして正円を描画します（Shiftキーを押さないで楕円を描画すると、形状が不規則になる可能性があります）。
3. 描画した円を選択してCtrlキーを押しながらドラッグしてコピーします分析ニーズに一致する円の数（たとえば、2回コピーして3グループにする）を用意し、最初はワークシートの中央領域に配置します。

ヒント：ドラッグするときにShiftキーを押すと、円が正円のままで変形しないようになります。

ステップ3：円の位置を調整する

• 1つずつ調整：円の端をドラッグして重複領域を形成し、スケッチの相関関係の強さに応じて調整します（たとえば、相関関係の強いグループは重複面積が大きく、相関関係の弱いグループは重複面積が小さくなります）。
• 正確に整列：すべての円を選択して、クリックして「描画ツールの形式」→「整列」、順に「中央揃え」と「垂直中央揃え」を選択し、全体のレイアウトが対称になるようにします。
• 比率の校正：サイズを厳密に制御する必要がある場合は、円を右クリックして「サイズとプロパティ」を選択し、「サイズ」タブで統一した高さと幅（例えば直径5センチメートル）を設定し、円のサイズの違いによる視覚効果の影響を避けます。

ヒント：Altキーを押しながら形状をドラッグすると1ピクセルの微調整が可能で、重ね合わせ領域の微調整に適しています。

ステップ4：形状の塗りつぶしと透明度を設定する

• 最初の円を右クリックし、「塗りつぶし」を選択し、予め設定された色から明るい色（例えば青）を選びます。
• 選択状態を維持して、クリックします「形状の形式」→「形状の塗りつぶし」→「透明度」をクリックし、50%に設定します（透明度の範囲は40% - 60%がおすすめです。透明度が低いと重ね合わせ領域が曖昧になり、高いと円の識別性が低下します）。

• 他の円に対しても上記の操作を繰り返し、コントラストの高い色（例えば赤色、緑色）を使用して、各グループが独自の視覚的識別子を持つようにしながら、同じ透明度を維持します。
• 円を右クリックして、選択します「輪郭」→「輪郭なし」（または 1 ピクセルの細線に設定）して、輪郭が重なり領域を隠さないようにします。

ステップ5：テキストラベルを追加する

• クリックします「挿入」→「テキストボックス」をクリックして、水平なテキストボックスを描画し、最初の集合の名前を入力し、円の外の空白領域に配置します。
• 重なり領域については、小さなテキストボックスを挿入し、共通部分の内容（例えば「商品Aと商品Bの両方を購入したユーザー」）を入力し、重なり領域の中央に配置します。

ステップ 6：保存してエクスポートする

• 押し続けるCtrlキーすべての円とテキストボックスを順に選択し、右クリックして「グループ化」を選択してベン図を1つの全体として統合する（グループ化後は全体で移動でき、誤操作による要素の位置ずれを防ぐことができます）。

• ファイルを保存する：「ファイル」→「名前を付けて保存」をクリックし、Excel形式（.xlsx）を選択して保存し、後続の修正に備える。
• 画像としてエクスポートする：PPT、Wordなど的ドキュメントに挿入する必要がある場合は、グループ化された図形を右クリックし、「画像として保存」を選択し、表示されるウィンドウでPNG形式（JPGよりも解像度が高い）を選択し、拡大後にぼやけないように「高解像度」に解像度を設定する。

よくある問題と解決策

問題1：複数の集合（3つ以上）の重なり領域が入り乱れ、階層が区別しにくい

3つの円が重なって形成される中央領域が2つずつ重なる領域と混在し、異なる階層の交わりを直感的に区別できない。

解決策：

1. 透明度のグラデーション：最外層の円の透明度を40%に設定し、中間層を50%に設定します。中央領域の透明度は重ね合わせにより自動的に低下し、視覚的な層次感が形成されます。
2. ラベルのレイヤー化：異なるレベルの重ね合わせ領域にテキストボックスを追加するとき、異なるフォントサイズ（例えば、外側の交叉部分に10ポイントのフォント、中央の交叉部分に8ポイントのフォント）を使用し、レベルを括弧で記載します（例えば、「（AとBのみの交叉）」と「（A、B、Cの共通交叉）」）。

問題2：形状の塗りつぶし色が異常に表示され、異なるデバイスで開くと色ずれが発生する

あなたのコンピュータに設定された青色が、他人に送信されるときに紫色として表示されたり、印刷時に色が歪んだりします。

解決策：

1. 標準色を使用する：「テーマカラー」でグラデーションカラーを使用せず、「標準色」パネルから基本色（例えば、純粋な青色、純粋な赤色）を選択して、異なるテーマ設定によるずれを減らします。
2. 印刷プレビューのキャリブレーション：「ファイル」→「印刷」をクリックしてプレビューの効果を確認します。色ずれが大きい場合は、グレースケールモードに調整します（白黒印刷シーンに適用）。

問題3：Excelのバージョンの違いにより、形状機能が欠落し、一部の操作が実行できない

Excel 2013で作成したベン図をExcel 2007で開くと、一部の形状形式が失われたり、編集できなくなったりします。

解決策：

1. バージョン互換性の設定：「ファイル」→「名前を付けて保存」をクリックし、「Excel 97-2003ワークブック（.xls）」形式を選択します（旧バージョンと互換性がありますが、一部の機能が簡略化される場合があります）。
2. 事前テスト：ファイルをExcelの低バージョンを使用するユーザーに送信してテストを行い、グラフィックが正常に表示されることを確認してから最終的に決定します。

問題4：ワークシートをスクロールするとグラフィックが分散し、ベン図を全体として表示できない

ベン図のサイズが大きすぎて、画面表示範囲を超えています。ページをスクロールするときには一部のグラフィックしか表示できず、全体のレイアウトを把握するのが難しいです。

解決策：

1. 表示倍率を縮小する：画面右下の表示倍率スライダーをクリックし、70％ - 80％に調整して、ベン図を画面に完全に表示できるようにします。
2. ウィンドウを固定する：ワークシートに他のデータが含まれている場合、「ビュー」→「ウィンドウを固定」をクリックして、グラフィックがある領域を固定し、スクロール時にグラフィックの位置が固定されるようにします。

問題5：印刷時にベン図が切り取られ、完全に出力できない

印刷プレビューでベン図が用紙の端を超えており、一部のグラフィックが切り取られるか、複数ページに分割されます。

解決策：

1. 用紙サイズを調整する：クリック「ページレイアウト」→「用紙サイズ」 、「A3」または「横並びのA4」を選択して、十分なグラフィック表示スペースを提供します。
2. 印刷をスケーリングする：「印刷」設定で「1ページに収める」を選択し、グラフィックを自動的に用紙サイズに合わせてスケーリングします。

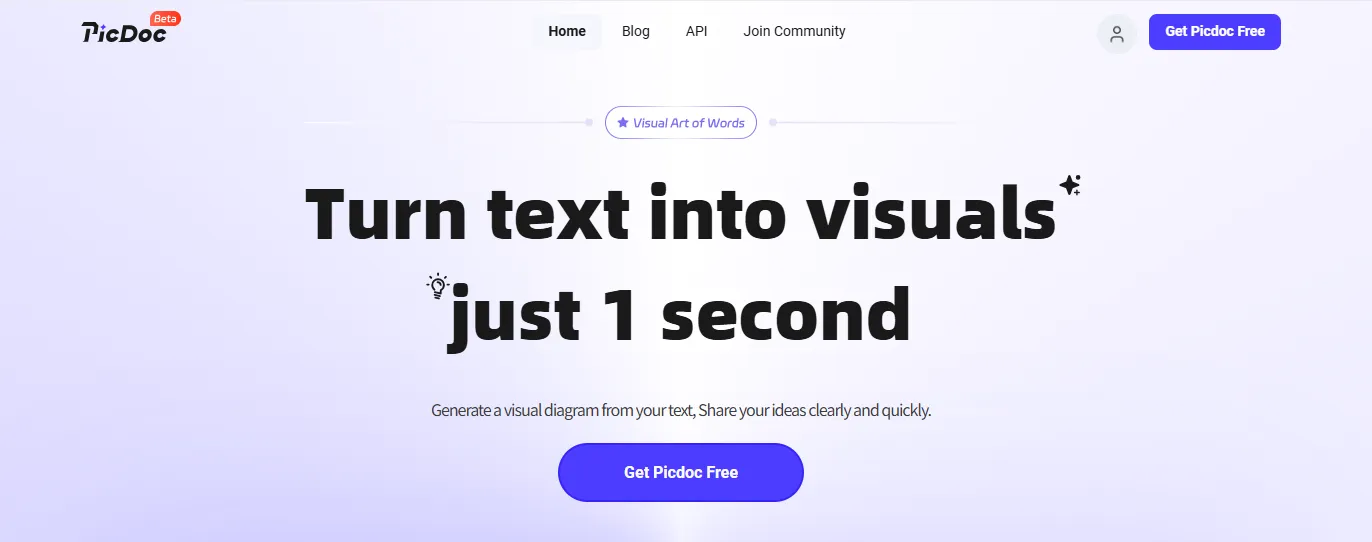

効率的な解決策の作成：AIツールPicDocの利点

Excelではベン図の基本的な作成が可能ですが、多集合分析、高精度要求、または緊急のタスクに対しては、手動で調整する場合の効率的な問題が明らかです。AIツールPicDocのテキスト駆動のインテリジェント生成機能により、生産プロセスが完全に簡素化されています。

コア機能

• テキストを直接グラフに変換：集合関係を自然言語で記述するだけで、AIが論理的に明快なベン図を自動生成します。
• インテリジェントなレイアウト最適化：円のサイズ、重ね合わせ割合、色のコーディネートを自動計算し、多集合シーンにおける階層関係がはっきりと識別できるようにします。
• カスタマイズ編集機能：生成後はグラフエレメントを直接クリックしてラベル、色、重ね合わせの程度を変更でき、スタイルテンプレートを一括切り替える機能もサポートしています（例：シンプルなスタイルと学術的なスタイル）。
• 多形式エクスポート：PNG、PDFなどの形式でエクスポートをサポートし、レポート作成、論文執筆、プレゼンテーションなど様々なシーンのニーズに対応します。

使用手順

• 1.PicDoc公式サイトにアクセスします。
• 2. 入力ボックスにベン図の要求事項を詳細に記載します（集合名、共通部分の内容、色の好みなどを含む）。

例えば：「3つの部署（営業、マーケティング、研究開発）のトレーニングニーズを分析する。営業とマーケティングの共通部分は「顧客コミュニケーショントレーニング」で、3つの部署の共通部分は「企業文化トレーニング」」

• 3. 左側の青色のボタンをクリックすると、数秒で自動最適化されたベン図が取得できます。
• 4. オンラインで編集して詳細を調整した後、必要な形式でエクスポートします。

まとめ

Excelで手動でベン図を作成することは可能ですが、形状、色、テキストを注意深く処理する必要があります。3つ以上の集合が関係する場合、不均衡な表示やレイアウトの複雑さなどの問題が発生しやすく、調整作業が面倒で時間がかかります。この記事で提供する詳細なガイドとトラブルシューティングのテクニックは、初心者ユーザーが受け入れられるグラフを作成するのに役立ちます。ただし、Excelの制限は依然として効率を阻害し、専門的な基準に影響を与えます。

効率と正確性を求めるユーザーにとって、AIツールのPicDocは、テキストベースのインテリジェント生成モードにより、制作プロセスを「作成＋調整」から「記載＋エクスポート」に簡略化します、操作時間を90%節約するだけでなく、グラフィックの専門性と論理性を保証します。PicDocは、複雑な関係を可視化する表示を簡単かつ効率的に行えます。

今すぐPicDocを試してみて、ベン図を作成する障害のない方法を探しましょう。誰もがデザインの経験がなくても、直感的かつ正確に複雑なデータ関係を表示することができます。
